Работа и графическом режиме выполняется с помощью предопределенных констант, типов, процедур и функций стандартного модуля Graph (файл Graph.tpu). В этом режиме любое изображение на экране дисплея Синтезируется их множества мельчайших элементов, называемых пикселами (пэлами — picture element). Каждый пиксель представляет собой светящуюся точку таких размеров, при которых промежутки между соседними пикселами отсутствуют. Если группа Снежных пикселов светится, то они воспринимаются не как совокупность отдельных точек, а как сплошной участок.

В графическом режиме можно управлять цветом отдельных пикселов экрана. Из цветных точек составля­ются линии, фигуры и целые графические объекты. Таким образом на экране дисплея может быть создано любое графическое изображение.

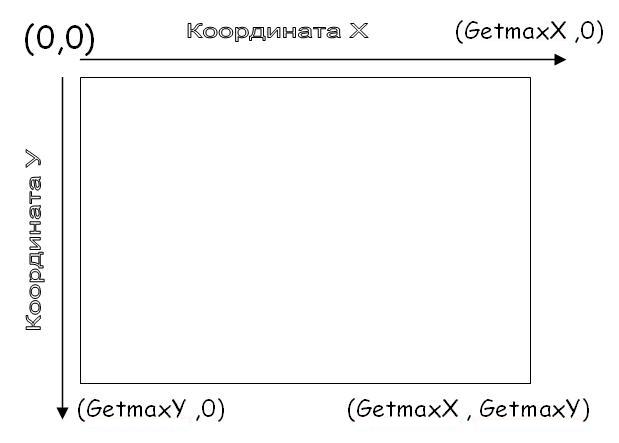

Каждый пиксель имеет свои координаты. В графическом режиме Pascal принята система координат, которая представлена на рисунке:

GetmaxX:integer и GetmaxY:integer — стандартные функции модуля Graph, которые автоматически подсчи­тывают максимальное значение координат.

Количество пикселей по горизонтали и вертикали зависит oт аппаратуры — адаптера монитора.

Адаптер — это, специальная плата внутри корпуса компьютера, которая состоит из микросхемы (видеопро­цессор), нескольких портов ввода-вывода (специальные разъёмы), постоянного запоминающего устройства с мат­рицами знаков, а также видеопамяти, где содержится графическое изображение. Компьютеры могут комплек­товаться следующими типами графических адаптеров:

EGA—640x350 (столбцовХстрок) пикселов;

VGA—640X480;

SVGA(SupcrVGA) — 1024Х768 и др.

Работу графического адаптера поддерживает специ­альная программа, называемая драйвером. Это служебная программа, которая загружается, а компьютер вместе с операционной системой. Загрузочный модуль драйвера хранится в специальном файле с расширением .bgi(Borland Graphics Interface). Файлы с расширением .bgi находятся в каталоге BGI.

Соотношения драйверов и адаптеров следующие:

CGA.bgi — CGA, MCGA;

EGAVGA.bgi-EGA, VGA;

IBM85l4.bgi-IBM8514;

HERG.bgi-Hercules (монохромный адаптер) и т. д. Каждому типу драйвера в модуле Graph соответствует своя константа, например:

Direct=O; (требуется  автоматическое определение)

CGA = 1;

EGA = 3;

VGA = 9.

Используемый драйвер может функционировать в различных режимах. Для выбора конкретного режима драйвера в модуле Graph содержится список констант. Значения некоторых из них описаны в таблице.



Имя константы	Значение	Разрешающая способность	Количество цветов	Количество видеостраниц
VGALo	0	640X200	16	4
VGAMed	1	640x350	16	2
VOAHi	2	640X480	16	1
IBM8514Lo	0	G40X480	256	1
IBM8514Hi	1	640X768	256	1

При работе в графическом видеорежиме используется большое количество процедур и функций, о формате и назначении которых можно узнать из справочной системы Pascal следующим образом:

HeipàContensàUnitsàGraphàGo to GRAPH.TPU

Functions and Procedures.
